瑞典SKF轴承 GEH10C 径向球面滑动轴承

瑞典SKF轴承 GEH10C 径向球面滑动轴承

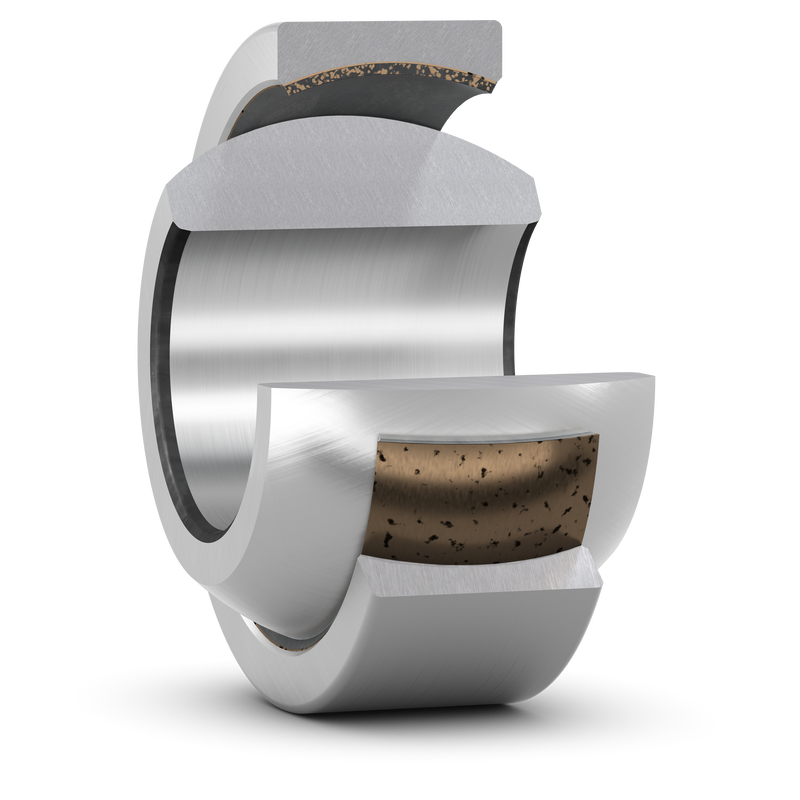

SKF径向球面滑动轴承

这种SKF球面滑动轴承采用钢制对PTFE烧结铜滑动接触面组合,为免维护SKF轴承。 滑动表面必须进行外部保护,免受污染。 这些SKF轴承也可提供更宽内圈和更大外径(后缀 GEH),从而提高了额定载荷和增大了倾角。

SKF径向球面滑动轴承 尺寸图
需维护
Maintenance-free
滑动接触面组合
Steel/PTFE sintered bronze
内圈材料
轴承钢
外圈材料
深冲压钢
密封
Without
d
10 mm
孔径
D
22 mm
外径
B
12 mm
宽度
C
7 mm
外圈宽度
α
18 °
倾斜角度
dk
18 mm
内圈滚道直径
r1
min.0.3 mm
内孔倒角尺寸
r2
min.0.3 mm
外圈倒角尺寸
SKF径向球面滑动轴承 挡肩尺寸图
da
min.11.6 mm
轴挡肩直径
da
max.13.4 mm
轴挡肩直径
Da
min.17.1 mm
轴承座挡肩尺寸
Da
max.20.6 mm
轴承座挡肩尺寸
ra
max.0.3 mm
轴倒角半径
rb
max.0.3 mm
轴承座倒角半径

SKF径向球面滑动轴承 GEH10C 数据计算

基本额定动荷 C
11.4 kN
基本额定静负荷 C0
28.5 kN
特定动载荷系数 K
100 N/mm²
特定静载荷系数 K0
250 N/mm²
材料常数 KM
1 400

SKF径向球面滑动轴承 GEH10C 重量

滑动轴承重量
0.02 kg
