瑞典SKF轴承 PNA40/62 调心滚针轴承
瑞典SKF轴承 PNA40/62 调心滚针轴承
![](https://www.skf.com/webpim/0901d19680cb2d21/png/0901d19680cb2d21.png)
SKF调心滚针轴承的轴承外圆为凸球面形的设计。 配合外圆凹球面形设计的两个聚合物座圈组合在冲压钢圈内并安装在外圈上。

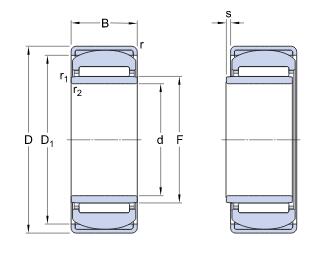

![](http://www.skfzhoucheng.org.cn/wp-content/uploads/2020/09/SKF%E8%B0%83%E5%BF%83%E6%BB%9A%E9%92%88%E8%BD%B4%E6%89%BF-PNA%E5%9E%8B-%E5%B0%BA%E5%AF%B8%E5%9B%BE.jpg)
d |
40 mm
|
孔径 |
---|---|---|
D |
62 mm
|
外径 |
B |
20 mm
|
宽度 |
F |
45 mm
|
内圈滚道直径 |
D1 |
58 mm
|
隔套肩部内径 |
r |
min.0.8 mm
|
钢板紧定套的倒角尺寸 |
r1,2 |
min.0.3 mm
|
内圈倒角尺寸 |
s |
max.0.5 mm
|
正常位置轴承套圈相对于其他套圈许可轴向位移 |
da |
min.42 mm
|
轴承座最小可允许挡肩轴径 |
---|---|---|
Da |
min.57 mm
|
轴承座最小可允许挡肩 |
Da |
max.58 mm
|
轴承座最大可允许挡肩直径 |
ra |
max.0.8 mm
|
倒角半径 |
rb |
max.0.3 mm
|
倒角半径 |
SKF调心滚针轴承 PNA40/62 数据计算
基本额定动负荷 | C |
27.5 kN
|
---|---|---|
基本额定静负荷 | C0 |
57 kN
|
疲劳负荷限值 | Pu |
7.1 kN
|
参考转速 |
9 000 r/min
|
|
极限转速 |
10 000 r/min
|
SKF调心滚针轴承 PNA40/62 质量
质量轴承 |
0.23 kg
|
