SKF轴承 YAR203-008-2F Y轴承
SKF轴承 YAR203-008-2F Y轴承

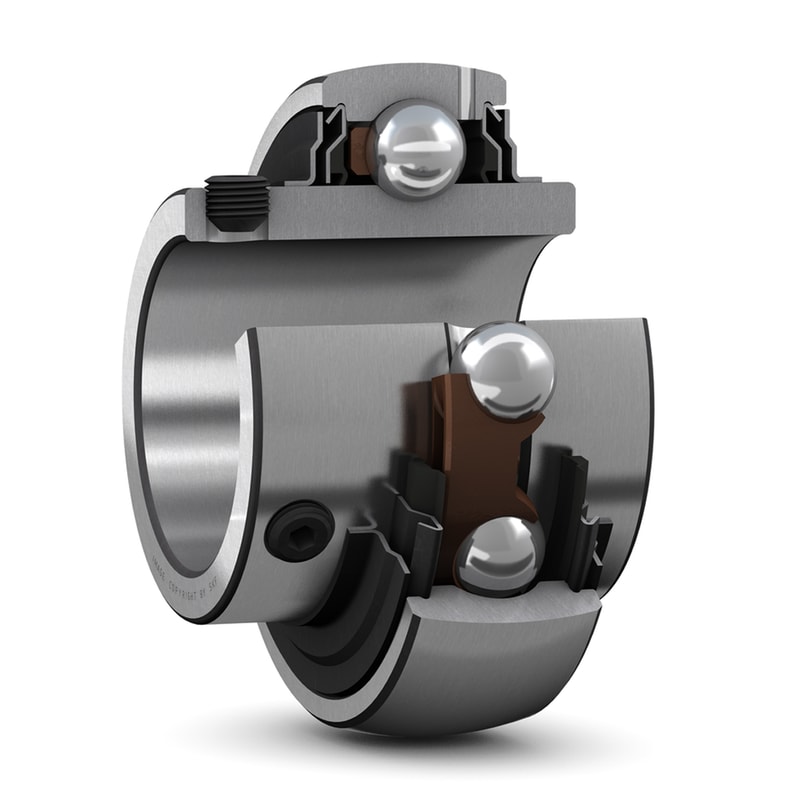

SKF Y轴承通常指插入型SKF轴承，是根据 62 和 63 系列的密封型深沟球轴承设计，但带有一个凸外圈，且在大多数情况下，内圈宽度延伸，带有一定的锁定装置，此类型SKF轴承能够快速方便地安装到轴。
| d |
12.7 mm
|
内径 |
|---|---|---|
| D |
40 mm
|
外径 |
| B |
27.4 mm
|
内圈宽度 |
| C |
12 mm
|
外圈宽度 |
| d1 |
≈24.2 mm
|
内圈的外直径 |
| B4 |
4 mm
|
锁定扣侧面到螺纹中心距离 |
| r1,2 |
min.0.3 mm
|
倒角尺寸 |
| s1 |
15.9 mm
|
锁定扣侧面到滚道中心的距离 |
SKF Y轴承 YAR203-008-2F 数据计算
| 基本额定动载 | C |
9.56 kN
|
|---|---|---|
| 基本额定静载 | C0 |
4.75 kN
|
| 疲劳载荷限值 | Pu |
0.2 kN
|
| 极限转速1) |
9 500 r/min
|
|
| 计算系数 | f0 |
13
|
SKF Y轴承 YAR203-008-2F 质量
| 完整的轴承质量 |
0.12 kg
|
SKF Y轴承 YAR203-008-2F 安装信息
| 沉头螺钉螺纹 | G2 |
#10-32 UNF
|
|---|---|---|
| 螺钉的六角扳手尺寸 | N |
2.381 mm
|
| 推荐螺钉的拧紧力矩 |
4 N·m
|
