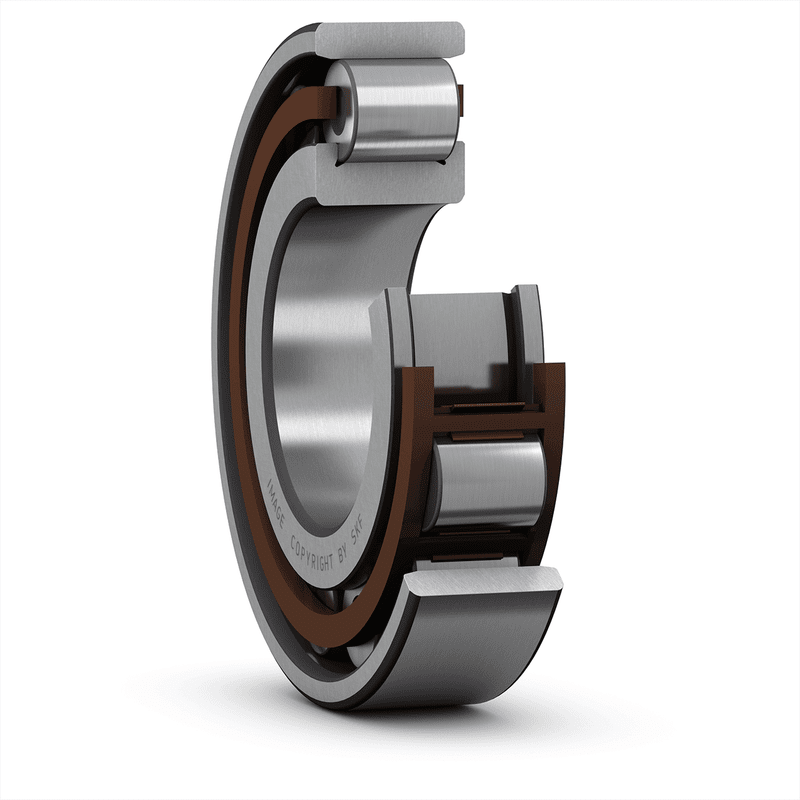

SKF轴承 N303ECP 圆柱滚子轴承
SKF轴承 N303ECP 圆柱滚子轴承
SKF单列圆柱滚子轴承有多种设计、系列和尺寸。 SKF单列圆柱滚子轴承之间的主要设计差异是：
- 保持架的设计和材料
- 内圈和外圈法兰的配置
此款SKF轴承玻璃纤维增强 PA66 保持架，滚子引导
| d |
17 mm
|
内径 |
|---|---|---|
| D |
47 mm
|
外径 |
| B |
14 mm
|
宽度 |
| d1 |
≈27.7 mm
|
内圈 (NJ, NUP, N, NF, NJF) 肩部直径 |
| E |
40.2 mm
|
外圈滚道直径 (N, NF, NJF) |
| r1,2 |
min.1 mm
|
内圈（最大）内径 (N, NJ, NUP, NF, NJF) |
| r3,4 |
min.0.6 mm
|
外圈内半径 (N, NF, NJF) |
| s |
max.1 mm
|
正常位置轴承套圈相对于其他套圈许可轴向位移 |
| da |
min.22.1 mm
|
隔块衬套（所有）最小许可外直径 |
|---|---|---|
| da |
max.38 mm
|
隔块衬套 (NU, NJ, NUB, NJF) 最大许可外直径 |
| Da |
min.42 mm
|
轴承座肩或隔块衬套 (N, NF, NJF) 最小的许可内直径 |
| Da |
max.42.7 mm
|
轴承座肩或隔块衬套（所有）最大的许可内直径 |
| ra |
max.1 mm
|
轴承基座和轴承座肩或轴肩之间的过渡段之间的最大允许半径[(N, NF, NJF) – mCRB; 所属为 LSB] |
| rb |
max.0.6 mm
|
轴承基座和轴承座肩之间的过渡段的最大允许半径[(N, NF, NJF) – mCRB; 所属为 LSB] |
SKF圆柱滚子轴承 N303ECP 数据计算
| 基本额定动载 | C |
28.5 kN
|
|---|---|---|
| 基本额定静载 | C0 |
20.4 kN
|
| 疲劳载荷限值 | Pu |
2.55 kN
|
| 参考转速 |
17 000 r/min
|
|
| 极限转速 |
20 000 r/min
|
|
| 计算系数 | kr |
0.12
|
| 限制值 | e |
0.2
|
| 轴向载荷系数 | Y |
0.6
|
SKF圆柱滚子轴承 N303ECP 质量
| 质量轴承 |
0.12 kg
|
